Wieniec żelbetowy — przekrój, wymiary i zasady projektowania

Co to jest wieniec żelbetowy?

Wieniec żelbetowy, będący poziomym elementem konstrukcyjnym ze zbrojonego betonu, stanowi fundament stabilności każdego budynku. Jego głównym zadaniem jest spięcie ścian nośnych na poziomie stropów, co pozwala na usztywnienie całego szkieletu obiektu. Dzięki takiemu rozwiązaniu konstrukcja staje się bardziej zwarta, a ryzyko pojawienia się nieestetycznych pęknięć czy rys na ścianach zostaje znacząco zminimalizowane.

Jak wylać wieniec na starym domu? Praktyczny przewodnik

System ten działa na zasadzie równomiernego rozpraszania obciążeń, sprawnie przekazując je ze stropów w stronę fundamentów. W zależności od technologii budowy, możemy zdecydować się na wersję:

• monolityczną,
• prefabrykowaną.

Niezależnie od wybranego rodzaju, wieniec skutecznie przejmuje nacisk wyższych kondygnacji i chroni budowlę przed niepożądanymi odkształceniami, zapewniając domownikom poczucie bezpieczeństwa na lata.

Jaki jest przekrój i wymiary wieńca żelbetowego?

Wieniec stropowy to zazwyczaj element o przekroju kwadratowym, najczęściej spotykany w wariantach 20×20 lub 25×25 cm. Aby jednak konstrukcja spełniała swoje zadanie i przenosiła niezbędne obciążenia, jego szerokość nie powinna spaść poniżej 20 centymetrów. Wysokość natomiast bywa zmienna i dość często przewyższa grubość samego stropu. Dzieje się tak zwłaszcza wtedy, gdy wieniec musi przejąć funkcję belki nośnej albo nadproża, integrując się przy tym ze ścianą szczytową.

Jak zrobić wieniec budowlany? Praktyczny poradnik krok po kroku

Ostateczny kształt i wymiary dobiera projektant, kierując się specyfiką konkretnego budynku. Bierze on pod uwagę:

• rozpiętość przęseł,
• technologię wykonania stropu,
• rodzaj rozwiązań (monolityczne lub gęstożebrowe).

W punktach narażonych na szczególnie duże siły poziome lub wysokie momenty zginające, standardowe wymiary okazują się niewystarczające, dlatego konieczne jest zwiększenie przekroju. Takie indywidualne podejście do projektu zapewnia trwałość i pełne bezpieczeństwo całego obiektu.

Kiedy stosować wieniec wewnętrzny a kiedy obwodowy?

Wieniec obwodowy stanowi fundament stabilności każdego budynku, łącząc stropy z zewnętrznymi ścianami nośnymi. Jego kluczowym zadaniem jest przejmowanie sił rozciągających o wartości co najmniej 10 kN/m, co skutecznie chroni bryłę obiektu przed odkształceniami wywołanymi przez porywisty wiatr czy inne obciążenia poziome.

Ile kosztuje metr bieżący wieńca? Cennik i czynniki wpływające na ceny

Wewnątrz konstrukcji stosujemy natomiast wieńce wewnętrzne, sytuowane na poziomie każdej kondygnacji. Pełnią one funkcję usztywniającą i odpowiadają za prawidłowy transfer ciężaru z belek oraz stropów. Tutaj wymagania są bardziej restrykcyjne – minimalna siła rozciągająca wynosi 20 kN/m, choć każdorazowo parametry te wyznacza projektant.

Do obliczeń dla wewnętrznych linii nośnych używa się wzoru F_tie = 0,5⋅(l1 + l2)⋅q3, który bierze pod uwagę rozpiętość przęseł oraz sumaryczne obciążenie jednostkowe. Ostateczny kształt projektu zależy od szczegółowej analizy architektury budynku, w tym układu ścian oraz przewidywanych warunków klimatycznych i użytkowych.

Precyzyjne dopasowanie parametrów technicznych stropu do zakładanych sił rozciągających to najważniejszy krok w stronę bezpiecznej i trwałej konstrukcji.

Zbrojenie wieńca pod murłatę – kluczowe informacje i porady

Jakie obciążenia przenosi wieniec żelbetowy?

Wieniec żelbetowy pełni kluczową rolę w konstrukcji budynku, płynnie przekazując ciężar stropu oraz wszelkich wykończeń na ściany nośne, a finalnie wprost do fundamentów. Ten element musi sprostać nie tylko stałemu obciążeniu użytkowemu, ale również wymagającym warunkom pogodowym, w tym naporowi wiatru czy siłom, które powstają przy niespodziewanym osiadaniu gruntu.

Dzięki właściwemu rozkładowi naprężeń, wieniec nie tylko usztywnia bryłę, ale przede wszystkim skutecznie eliminuje ryzyko powstawania nieestetycznych pęknięć w murach. Jego obecność gwarantuje, że obiekt zachowa swoją projektową nośność przez wiele lat.

W sytuacjach, gdy wieniec pełni jednocześnie funkcję nadproża nad oknami czy wjazdami do garażu, musi przyjąć na siebie znacznie większe siły zginające. Wymusza to stosowanie mocniejszego zbrojenia i starannego kotwienia w ścianach. Kwestia stabilności konstrukcji opiera się na precyzyjnej kontroli wartości sił rozciągających.

Wieniec — co to jest i jakie ma znaczenie w budownictwie?

Warto pamiętać, że dla wieńców obwodowych wynoszą one z reguły około 10 kN/m, natomiast w przypadku konstrukcji wewnętrznych musimy przygotować się na obciążenia rzędu 20 kN/m.

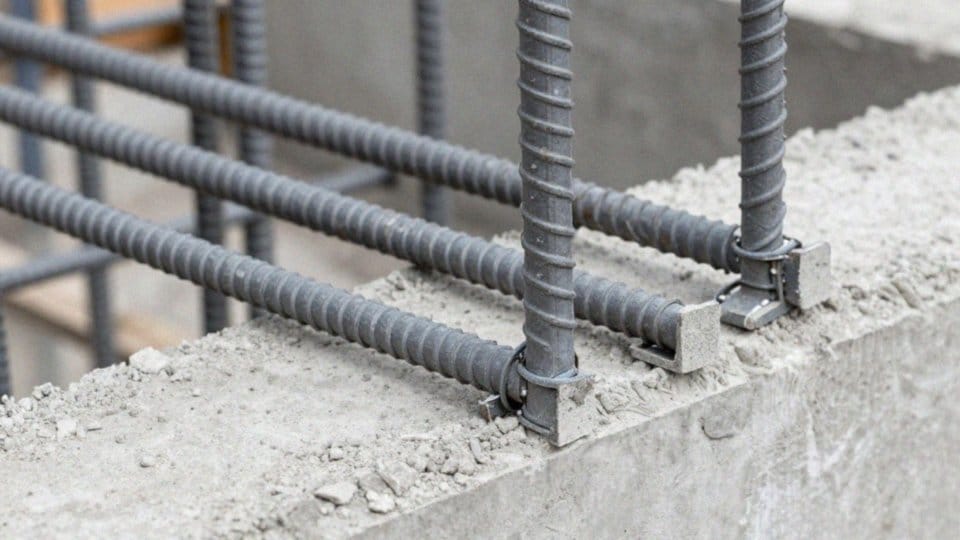

Jak zaprojektować zbrojenie wieńca żelbetowego?

Zbrojenie wieńca ma za zadanie przenosić obciążenia wzdłużne oraz zapewniać sztywne połączenie konstrukcji w narożach. Standardowo do tego celu wykorzystuje się cztery pręty żebrowane rozmieszczone w dwóch warstwach – po dwa na górze i na dole przekroju. Średnice tych elementów dobierane są indywidualnie, w oparciu o projekt i wyliczenia sił rozciągających, choć w praktyce najczęściej sięga się po pręty o przekroju 12 lub 16 mm.

Nad zachowaniem właściwego rozstawu zbrojenia i przejmowaniem sił poprzecznych czuwają strzemiona. Ich zagęszczenie wynika bezpośrednio z dokumentacji technicznej, która uwzględnia:

• specyfikę stropu,
• sposób podparcia belek,
• ogólny schemat pracy budynku.

Kluczowym wyzwaniem dla wykonawcy jest zachowanie ciągłości konstrukcji w narożach. Pręty podłużne trzeba tam odpowiednio wygiąć, zakotwić lub zastosować połączenia spawane, aby zapewnić pełną współpracę elementów. Aby chronić stal przed degradacją, należy zadbać o właściwą otulinę betonową. Projektant dobierający materiały musi zawsze uwzględnić potencjalne odkształcenia i wpływ sił poziomych na budynek.

Wiecha na dach — jak ją zrobić krok po kroku?

Choć w specyficznych przypadkach dopuszcza się alternatywne rozwiązania, jak pręty gładkie czy dedykowane łączniki, bezkonkurencyjnym standardem pozostaje stal klasy AIII N. Warto pamiętać, że jeśli na placu budowy pojawiają się wieńce prefabrykowane, sposób ich zbrojenia oraz montażu wynika ściśle z wytycznych dostarczonych przez producenta.

Jak betonować i pielęgnować wieniec żelbetowy?

Prace nad wieńcem rozpoczynamy od weryfikacji szalunków, które muszą być nie tylko szczelne, ale przede wszystkim mocno zakotwione, by wytrzymać ciężar płynnego betonu. Wewnątrz układamy zbrojenie, zwracając baczną uwagę na zachowanie właściwej otuliny. Kluczową zasadą jest tutaj ciągłość betonowania – wszelkie przestoje, prowadzące do powstawania tzw. zimnych styków, znacząco obniżają trwałość całej konstrukcji.

Aby beton równomiernie wypełnił formę i dokładnie oblepił pręty zbrojeniowe, konieczne jest użycie wibratorów pogrążalnych. Eliminacja pustek powietrznych przekłada się bezpośrednio na wytrzymałość gotowego elementu. Równie istotna jest późniejsza pielęgnacja. Przez co najmniej tydzień musimy dbać o stałą wilgotność betonu, co zapobiega powstawaniu pęknięć skurczowych. W tym celu doskonale sprawdza się:

• podlewanie wodą,
• przykrywanie konstrukcji folią,
• nakładanie specjalistycznych preparatów zatrzymujących parowanie.

Gdy za oknem panuje mróz, musimy sięgnąć po dodatkowe środki ochrony, stosując:

• osłony termoizolacyjne,
• profesjonalne systemy grzewcze.

Pamiętajmy, że wieniec musi osiągnąć pełną wytrzymałość projektową, zanim zaczniemy go dociążać kolejnymi elementami stropu. Jeśli korzystamy z prefabrykatów, kluczowe staje się staranne uszczelnienie połączeń, co zapewnia pełną ciągłość statyczną budynku. W rezultacie precyzja na każdym etapie prac gwarantuje stabilność, która służyć będzie przez długie lata.
