Co to są strzemiona w wieńcu?
Strzemiona to stalowe elementy zbrojeniowe w kształcie zamkniętych obręczy, pełniące kluczową rolę w stabilizacji prętów podłużnych wieńca żelbetowego. Wspierają one zbrojenie główne, skutecznie chroniąc je przed uciążliwym wyboczeniem i wszelkimi odkształceniami. Przejmując siły ścinające oraz poprzeczne, istotnie podnoszą sztywność całego szkieletu konstrukcji.
Choć najchętniej sięgamy po wersje zamknięte, zapewniające solidne zakotwienie i trwałość, w bardziej skomplikowanych projektach inżynierskich sprawdzają się również:
- warianty otwarte,
- warianty spiralne.
Inwestycja w elementy prefabrykowane pozwala nie tylko na zachowanie precyzyjnych wymiarów, ale także znacznie przyspiesza prace budowlane. Dzięki nim łatwiej utrzymać właściwą otulinę betonową, co przekłada się na lepszą stabilność wieńca i skuteczną ochronę stali przed korozją.
Jakie wymiary strzemion przyjmuje się zwykle?
| Parametr | Wartość | Uwagi |
|---|---|---|
| Średnica pręta strzemion | Ø6–Ø8 mm | Najczęściej stosowane |
| Rozstaw strzemion | 20–25 cm | Zwykły rozstaw |
| Zagęszczenie strzemion | 10–15 cm | W narożach i przy podporach |
| Wewnętrzny wymiar strzemion | min. 22×22 cm | Dla wieńca 24×24 cm |
Wielkość strzemion wynika bezpośrednio z rozmiarów przekroju elementu konstrukcyjnego oraz konieczności zapewnienia właściwej otuliny betonowej. W przypadku wieńca o przekroju 24×24 cm optymalnym wyborem są strzemiona o wymiarach wewnętrznych co najmniej 20×20 cm. Taki standard pozwala na zachowanie zalecanej warstwy osłonowej dla prętów głównych, która powinna wynosić od 20 do 25 mm.
Na placu budowy spotykamy się z rozmaitymi wariantami strzemion, takimi jak:
- 10×18 cm,
- 12×20 cm,
- 15×25 cm,
- 20×20 cm,
- 25×25 cm.
Dobierane są one indywidualnie do konkretnych słupów, belek czy ław fundamentowych. Praktyczną zasadą jest, aby elementy te miały wymiary o 4–5 cm mniejsze od zewnętrznego obrysu betonu, co znacznie ułatwia proces szalowania i gwarantuje, że stal zostanie w pełni zatopiona w mieszance.
Stosowanie gotowych prefabrykatów to pewność wysokiej precyzji geometrycznej, która bezpośrednio przekłada się na wytrzymałość całej konstrukcji. Projektując zbrojenie, pamiętaj, że wewnętrzny obwód strzemienia musi uwzględniać wspomniany naddatek otuliny względem układu prętów głównych, co pozwala na bezproblemowy i czytelny montaż całego szkieletu.
Jak dobierać strzemiona do obciążeń?
Wybór zbrojenia poprzecznego wynika bezpośrednio z analizy obliczeń statycznych oraz charakteru sił oddziałujących na konstrukcję wieńca. Zgodnie z wytycznymi normy PN-EN 1992-1-1, kluczem do zachowania stabilności elementu jest poprawne dobranie strzemion, które skutecznie przejmują siły ścinające.
Projektant, ustalając średnicę prętów oraz ich zagęszczenie, musi brać pod uwagę planowane obciążenia użytkowe. W newralgicznych punktach, jak naroża czy okolice podpór, gdzie koncentracja naprężeń jest znacznie wyższa, niezbędne staje się zagęszczenie rozstawu strzemion do zakresu 10–15 cm.
Niezwykle ważną kwestią dla trwałości całości jest też poprawne zakotwienie zamkniętych strzemion. W typowych wieńcach żelbetowych o wymiarach 24×24 cm najczęściej spotkamy się z zastosowaniem prętów o przekroju Ø6 lub Ø8 mm.
Każdy przypadek wymaga jednak indywidualnej weryfikacji w oparciu o projekt techniczny, który określa również minimalną długość zakładów prętów, wynoszącą nie mniej niż dziesięciokrotność ich średnicy. Respektowanie tych wymogów bezpośrednio przekłada się na nośność konstrukcji i finalne bezpieczeństwo obiektu.
Warto pamiętać, że ostateczne decyzje projektowe to nie tylko kwestie matematyczne – równie istotne są realne warunki wykonawcze, umożliwiające precyzyjny montaż zbrojenia bezpośrednio w deskowaniu.
Jaki rozstaw strzemion stosować w wieńcu?
W typowych odcinkach wieńca standardowy rozstaw strzemion utrzymuje się na poziomie 20–25 cm. Takie rozwiązanie gwarantuje konstrukcji właściwą sztywność oraz stabilność zbrojenia. Sytuacja zmienia się jednak w punktach szczególnie obciążonych, jak naroża lub okolice podpór, gdzie konieczne jest zagęszczenie rozstawu do 10–15 cm. Niektóre projekty przewidują wartość pośrednią w granicach 15–20 cm, co stosuje się, gdy przewidywane obciążenia są nieco wyższe.
Kluczem do sukcesu jest precyzyjne rozmieszczenie elementów na całej długości wieńca, połączone z ich solidnym zamocowaniem. Dzięki temu stal nie przemieści się podczas betonowania. Prawidłowe wyznaczenie odstępów między strzemionami bezpośrednio wpływa na przenoszenie sił ścinających i chroni pręty podłużne przed wyboczeniem. Pamiętaj, aby każdą decyzję o zagęszczeniu zbrojenia zawsze konsultować z dokumentacją techniczną obiektu, która uwzględnia indywidualne obliczenia statyczne dla danej konstrukcji.
Jaki wewnętrzny wymiar strzemion przyjąć względem prętów głównych?
Wymiar wewnętrzny strzemion powinien przewyższać obrys głównych prętów zbrojeniowych o 20–25 mm, co gwarantuje właściwe otulenie betonem. Praktycznym przykładem jest wieniec 24×24 cm, gdzie zazwyczaj stosuje się strzemiona o rozstawie 22×22 cm, zapewniające wymaganą warstwę ochronną.
Projektując zbrojenie, warto kierować się trzema kluczowymi wytycznymi:
- naddatek rzędu 4–5 cm względem zewnętrznych krawędzi elementu znacząco upraszcza montaż szkieletu w formie,
- przestrzeń wewnątrz musi być na tyle duża, aby swobodnie pomieścić pręty podłużne wraz z ich połączeniami na zakład,
- zawsze należy zweryfikować założenia z projektem wykonawczym, który doprecyzowuje lokalne wymogi techniczne oraz geometrię.
Precyzyjne dopasowanie wewnętrznych wymiarów strzemion nie tylko stabilizuje pręty podczas betonowania, ale pozwala mieszance dokładnie wypełnić przestrzeń wokół stali. Dzięki temu skutecznie chronimy konstrukcję przed korozją, a zachowanie odpowiednich odstępów od szalunków drastycznie zwiększa żywotność całego żelbetu.

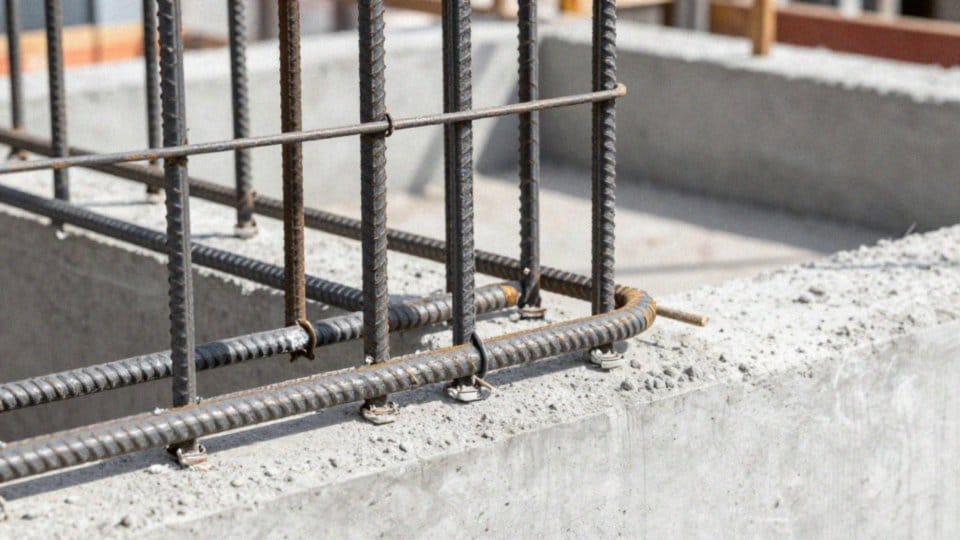

Jaką średnicę prętów stosować w wieńcu?
W standardowych wieńcach żelbetowych o przekroju 24 na 24 centymetry, najchętniej sięgamy po pręty żebrowane o średnicy 6 lub 8 milimetrów. Taki dobór materiału pozwala zachować idealny balans między niezbędną sztywnością konstrukcji a rozsądnymi kosztami inwestycji. O ile strzemiona pełnią rolę pomocniczą, o tyle pręty główne są fundamentem nośności całego elementu. Ich dokładne parametry zawsze definiuje projekt konstrukcyjny, oparty na rygorystycznych wymaganiach normy PN-EN 1992-1-1.
W praktyce najcieńsze, sześcio-milimetrowe pręty, z powodzeniem sprawdzają się w większości niedużych domów jednorodzinnych. Jeśli jednak projekt przewiduje większe rozpiętości lub wyższe obciążenia poprzeczne, standardem staje się zwiększenie średnicy do 8 milimetrów.
Podczas przygotowywania zbrojenia trzeba pamiętać o kilku technicznych detalach:
- zakłady prętów muszą mieć długość co najmniej dziesięciokrotności ich średnicy,
- wokół stali należy zapewnić otulinę betonową rzędu 2–2,5 centymetra,
- w newralgicznych punktach, jak narożniki budynku czy strefy podparcia nadproży, projektant może narzucić użycie prętów o przekroju 10 milimetrów lub zagęścić układ zbrojenia.
Wybierając stal, warto również brać pod uwagę dostępność konkretnych średnic na rynku – korzystanie z jednorodnych materiałów znacznie przyspiesza pracę na placu budowy i ogranicza ryzyko błędów montażowych.
