Co ile strzemion w wieńcu?
W typowym budownictwie jednorodzinnym strzemiona w wieńcu montuje się zazwyczaj w odstępach wynoszących od 20 do 30 centymetrów, co przekłada się na około 3–5 takich elementów na każdy metr bieżący zbrojenia. Aby zachować bezpieczeństwo konstrukcji, warto pamiętać o zasadzie, zgodnie z którą maksymalny rozstaw nie powinien przekraczać 75 procent wysokości przekroju elementu. Przykładowo, przy wieńcu o wysokości 24 cm, bezpieczny limit wynosi 18 cm.
Takie zagęszczenie nie tylko stabilizuje pręty podłużne, ale przede wszystkim skutecznie chroni beton przed powstawaniem niepożądanych rys. Warto jednak pamiętać, że w punktach krytycznych, takich jak:
- narożniki,
- miejsca podparcia stropu,
- zbrojenie poprzeczne powinno być znacznie gęstsze, najlepiej w odstępach co 10–15 cm.
Ostateczne wytyczne dotyczące rozmieszczenia zawsze zawarte są w projekcie budowlanym, który precyzyjnie uwzględnia indywidualne obciążenia danej konstrukcji. Ścisłe trzymanie się tych zaleceń gwarantuje odpowiednią sztywność budynku i zapewnia prawidłowe przejmowanie naprężeń poprzecznych przez lata.

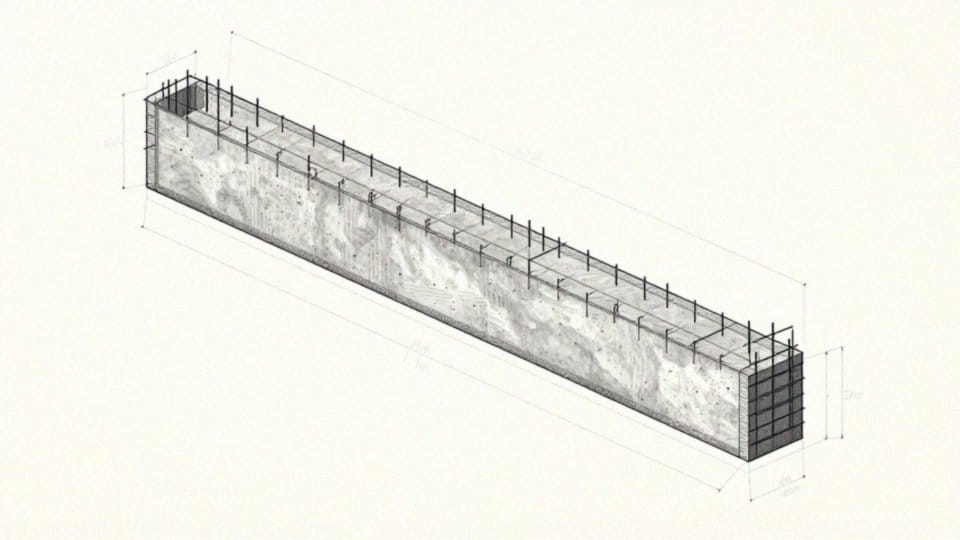

Jak norma PN-EN 1992-1-1 reguluje rozstaw strzemion w wieńcu?
Eurokod 2, czyli norma PN-EN 1992-1-1, wyznacza standardy projektowania zbrojenia poprzecznego w oparciu o analizę sił tnących oraz momentów zginających. Aby zapewnić konstrukcji odpowiednią trwałość i ochronę przed korozją, konieczne jest:
- właściwe zagęszczenie strzemion,
- zapewnienie otuliny betonowej o odpowiedniej grubości.
Rozstaw tych elementów ściśle wiąże się z przewidywanymi obciążeniami. W strefach narażonych na największe siły ścinające, zgodnie z wytycznymi projektowymi, zagęszczenie strzemion musi zostać zwiększone. W obliczeniach bierze się pod uwagę nie tylko obciążenia, ale także klasę betonu oraz parametry użytej stali, co pozwala przekrojowi wieńca na bezpieczne przenoszenie naprężeń. Pamiętajmy, że wszelkie odstępstwa od założeń budowlanych mogą zagrażać stabilności całego obiektu, dlatego tak istotne jest precyzyjne trzymanie się dokumentacji technicznej.
Jaki rozstaw strzemion dla wieńca 24×24?
W przypadku wieńców o przekroju 24×24 cm najczęściej spotykanym rozstawem strzemion jest przedział od 20 do 25 cm. Choć teoretyczne wytyczne wskazują na dolną granicę wynoszącą około 18 cm, wykonawcy zazwyczaj sięgają po gotowe elementy z prętów żebrowanych o średnicy 6 lub 8 mm. Ostateczny wybór grubości zbrojenia zawsze wynika z założeń projektowych oraz parametrów głównych prętów podłużnych, których w takim wieńcu powinno znaleźć się standardowo cztery.
Elementy te muszą być sztywno połączone ze sobą drutem wiązałkowym bądź specjalnymi zaczepami. Podczas montażu niezwykle istotne jest zadbanie o właściwą otulinę betonową, która stanowi jedyną skuteczną barierę chroniącą stal przed korozją. Jeśli konstrukcja jest szczególnie obciążona lub w przypadku newralgicznych narożników, warto dodatkowo zagęścić strzemiona, co skutecznie zapobiega powstawaniu niepożądanych zarysowań.
Pamiętaj również, aby każdą prefabrykowaną ramkę każdorazowo dopasować do wewnętrznego wymiaru szalunku, uwzględniając przy tym wymaganą dokumentacją grubość otuliny.
Kiedy gęściej rozmieszczać strzemiona w wieńcu?
| Sytuacja | Powód zagęszczenia | Wpływ na konstrukcję |
|---|---|---|
| Miejsca newralgiczne | Zwiększone obciążenia | Zwiększenie nośności na siły ścinające |
| Duży przekrój wieńca | Potrzeba stabilizacji zbrojenia | Utrzymanie żądanego rozstawu zbrojenia |
| Wysoki poziom obciążeń | Ochrona zbrojenia głównego | Zapobieganie wyboczeniu zbrojenia głównego |
W miejscach narażonych na wysokie naprężenia prawidłowe zagęszczenie zbrojenia poprzecznego decyduje o bezpieczeństwie całej konstrukcji. Rozmieszczenie strzemion co 10–15 centymetrów jest standardem w narożnikach ścian oraz na stykach poszczególnych elementów, gdzie siły rozpierające wykazują największą intensywność.
Zwiększenie gęstości zbrojenia w strefach podparcia stropów skutecznie przejmuje siły ścinające, wyraźnie podnosząc sztywność całego układu. Zagęszczenie prętów staje się niezbędne również wtedy, gdy projekt zakłada użycie grubszego zbrojenia głównego lub gdy budowla musi sprostać znacznym obciążeniom. Dzięki temu minimalizujemy ryzyko wyboczenia prętów podłużnych, co bezpośrednio przekłada się na mniejszą podatność betonu na pęknięcia.
Nie można przy tym zapominać o ochronie antykorozyjnej. W trudnych warunkach środowiskowych kluczowe jest nie tylko zapewnienie odpowiedniej grubości otuliny, ale czasem także wymiana stali na odporne na korozję włókno szklane. To właśnie dbałość o detale konstrukcyjne, szczególnie w krytycznych punktach wieńca, przesądza o długowieczności budynku.
Jak dobrać średnicę strzemion?
Wybór odpowiedniej średnicy strzemion to wynik starannej analizy obciążeń budynku, wymiarów prętów głównych oraz wytycznych normy PN-EN 1992-1-1. W typowych dla budownictwa jednorodzinnego wieńcach 24×24 cm zazwyczaj sięga się po stal o grubości 6 lub 8 mm, co w zupełności wystarcza do zapewnienia konstrukcji wymaganej nośności. Jeśli jednak mamy do czynienia z bardziej złożonym projektem lub znacznym obciążeniem, inżynierowie częściej rekomendują użycie grubszego zbrojenia, nawet do 10 mm.
Kluczowe znaczenie ma również współpraca z prętami podłużnymi. Odpowiednie dopasowanie średnic przekłada się na wysoką sztywność kosza zbrojeniowego, co okazuje się nieocenione podczas zalewania betonem. Warto przy tym wybierać pręty żebrowane – ich chropowata powierzchnia znacznie lepiej kotwi się w mieszance, co przekłada się na wyższą stabilność całego układu.
Przy planowaniu prac nie można zapominać o giętkości stali, która znacząco wpływa na łatwość prefabrykacji ramek dopasowanych do kształtu szalunku. Równie ważna jest otulina betonowa, stanowiąca niezbędną barierę antykorozyjną dla metalowych elementów. Każdy przypadek budzący jakiekolwiek wątpliwości powinien być skonsultowany z projektantem. Taka weryfikacja to najlepsza gwarancja, że zastosowane rozwiązania są w pełni bezpieczne i zgodne z obowiązującymi standardami technicznymi.
Jak mocować strzemiona do prętów podłużnych?
Solidne połączenie strzemion z prętami nośnymi osiągamy przez precyzyjne wiązanie krzyżowe z użyciem drutu wiązałkowego. Kluczowe jest solidne zabezpieczenie węzłów, co pozwala zachować właściwy rozstaw i geometrię zbrojenia w trakcie betonowania. Stosując gotowe elementy z giętarki, zyskujemy wysoką powtarzalność kształtów, co znacząco usprawnia montaż i przekłada się na precyzję całej konstrukcji.
Nie można zapominać o zapewnieniu odpowiedniej otuliny betonowej za pomocą dystansów. To właśnie staranność wiązań oraz sztywność połączeń decydują o tym, czy zbrojenie pozostanie na swoim miejscu pod naporem mieszanki betonowej. Przy większych zamówieniach warto rozważyć usługę profesjonalnego gięcia, która niweluje ryzyko błędów typowych dla obróbki ręcznej.
Użycie specjalistycznego sprzętu gwarantuje nie tylko idealne kąty, ale i pełną zgodność wymiarową kosza z projektem. Ostatnim etapem powinna być wnikliwa kontrola przed zalaniem – to idealny moment na ewentualną korektę i pewność, że wykonana praca spełnia rygorystyczne normy budowlane, co bezpośrednio wpływa na trwałość oraz bezpieczeństwo obiektu.

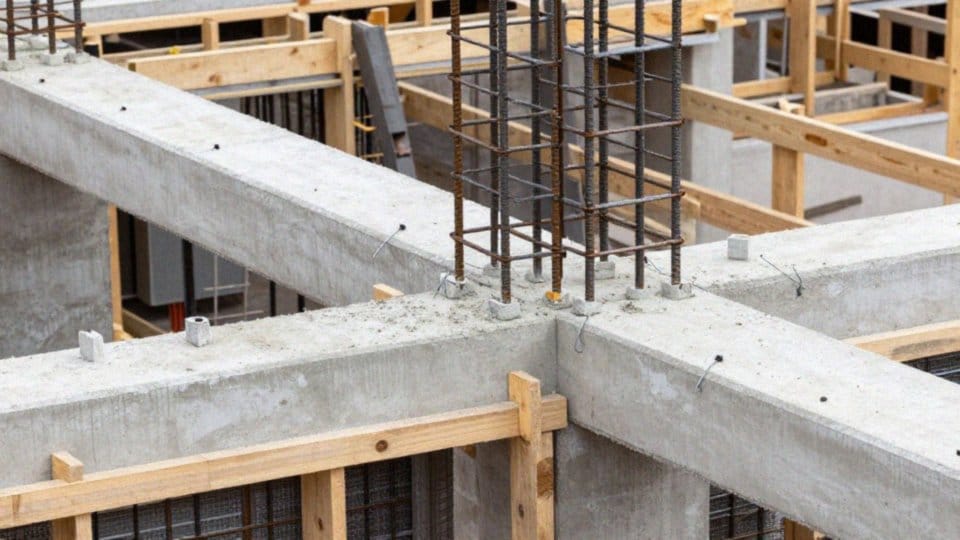

Jakie błędy przy zbrojeniu wieńca unikać?
Precyzja w realizacji projektu to fundament bezpieczeństwa każdego obiektu, dlatego tak ważne jest restrykcyjne trzymanie się dokumentacji technicznej. Nawet drobne odstępstwa, jak:
- nieprawidłowy rozstaw strzemion,
- bagatelizowanie długości zakładów zbrojeniowych,
- poprawne gięcie prętów w narożnikach.
Mogą drastycznie osłabić nośność wieńca. Jeśli długości zakładów są zbyt krótkie, konstrukcja traci zdolność do skutecznego przenoszenia sił rozciągających. Zastosowanie właściwie wyprofilowanych „elek” jest niezbędne, gdyż niedokładności w tym obszarze, w połączeniu z niewystarczającą otuliną betonową, otwierają drogę do szybkiej korozji zbrojenia. Aby uniknąć kosztownych napraw, przed przystąpieniem do betonowania koniecznie sprawdźmy wymiary oraz jakość samego wiązania drutem.
Bezpieczeństwo to również kwestia jakości materiałów. Stosowanie stali o niższych parametrach niż założono w obliczeniach lub używanie zbyt cienkich prętów stwarza realne zagrożenie dla stabilności budynku. Często spotykane pęknięcia betonu to z kolei wynik braku dodatkowego zbrojenia w miejscach o największym obciążeniu. Najlepszą strategią eliminacji tych ryzyk jest sięganie po prefabrykaty, które gwarantują zgodność z normami i niwelują błędy wynikające z ręcznego formowania stali.
Sumienny nadzór nad każdym etapem zbrojenia to najlepsza inwestycja w trwałość konstrukcji na długie lata.
