Co to jest wieniec żelbetowy?
Wieniec żelbetowy stanowi kluczowy, poziomy element konstrukcyjny budynku, biegnący wzdłuż obrysu ścian nośnych na poziomie stropu. Przyjmując zazwyczaj formę prostokątnej zamkniętej ramy, pełni on rolę sztywnej opaski spajającej ściany ze stropami w jeden, stabilny układ przestrzenny. Jego głównym zadaniem jest przejmowanie sił rozciągających, z którymi tradycyjny mur nie byłby w stanie sobie poradzić. Dzięki temu wieniec skutecznie niweluje negatywne skutki odkształceń termicznych czy naturalnego skurczu betonu.
W praktyce budowlanej wykonuje się zazwyczaj dwa rodzaje tych konstrukcji:
- warianty monolityczne, tworzone bezpośrednio w przygotowanych szalunkach,
- wersje ukryte, które wtapia się bezpośrednio w grubość ściany.
Projektowanie wieńca wymaga precyzyjnego dostosowania jego przekroju do grubości murów oraz przewidywanych obciążeń stropu. W zależności od założeń architektonicznych może on przybierać formę obwodową lub wewnętrzną. Odpowiednie wykonanie tego elementu, zlicowanego z płaszczyzną ściany, gwarantuje nie tylko solidną stabilność budynku, ale także chroni kluczowe detale konstrukcyjne przed powstawaniem nieestetycznych zarysowań.

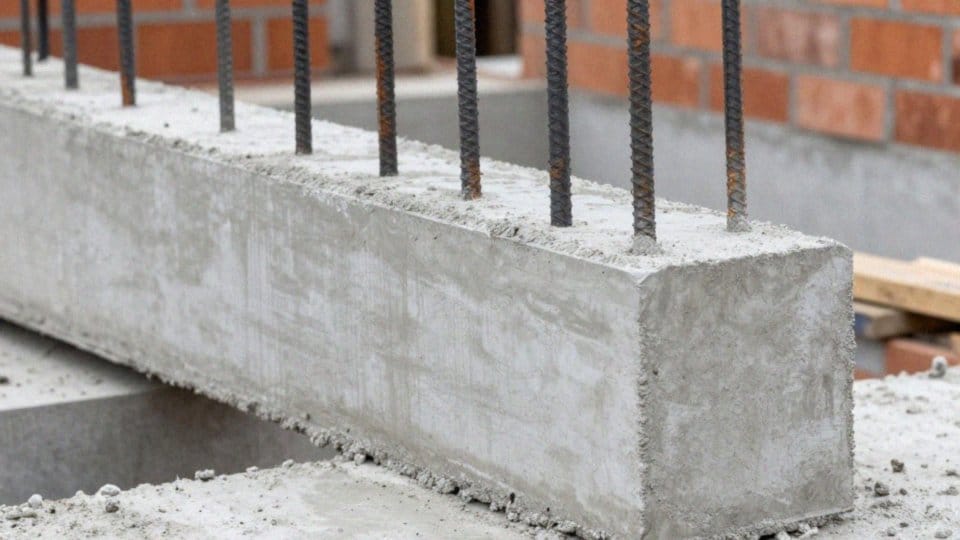

Jaką funkcję pełnią wieńce żelbetowe?
| Funkcja | Opis / Cel |
|---|---|
| Usztywnienie i wzmocnienie konstrukcji | Zapewnienie właściwej sztywności, stabilności i wytrzymałości budynku |
| Przenoszenie i rozkład obciążeń | Przenoszenie obciążeń ze stropu na ściany i ich równomierne rozłożenie |
| Redukcja naprężeń | Zmniejszenie nacisków i naprężeń działających na elementy konstrukcyjne |
| Zapobieganie pękaniu ścian | Wzmacnianie ścian i ochrona przed uszkodzeniami |
| Stabilizacja ścian i wymiarów | Poprawa odporności ścian na obciążenia i ograniczenie zjawisk termicznych |
| Wspieranie nadproży | Przenoszenie lokalnych sił od stropu lub więźby |
Wieniec żelbetowy pełni funkcję fundamentu stabilności całego budynku. Jako obwodowa belka usztywniająca przejmuje siły poziome, w tym niszczycielskie parcie wiatru, zapobiegając rozszerzaniu się ścian nośnych. Jego solidna konstrukcja scala mur w jedną całość, co znacząco podnosi trwałość obiektu.
Element ten nie tylko stabilizuje przegrody, ale także:
- sprawiedliwie rozkłada ciężar stropu,
- rozkłada ciężar więźby dachowej na pionowe podpory,
- eliminuje punktowe przeciążenia,
- chroni budowlę przed nieestetycznymi rysami i pęknięciami,
- odciąża nadproża, biorąc na siebie naprężenia generowane przez tarcze stropowe.
Dzięki usztywnieniu konstrukcji w poziomie zyskuje ona większą odporność na proces osiadania budynku oraz wahania temperatury. Właściwie zakotwiony wieniec pozostaje zatem kluczowym elementem systemu, gwarantującym bezpieczeństwo mieszkańców niezależnie od zmieniających się warunków atmosferycznych.
Kiedy konieczny jest wieniec stropowy?
Wieniec stropowy stanowi fundament stabilności w budynkach murowanych, pełniąc krytyczną rolę zwłaszcza w konstrukcjach:
- monolitycznych,
- gęstożebrowych,
- prefabrykowanych.
Ta ciągła żelbetowa opaska, obiegająca wszystkie ściany nośne, nie tylko skutecznie „spina” obiekt w trakcie jego osiadania, ale również znacząco podnosi odporność całej bryły na wstrząsy sejsmiczne. Wykonanie wieńca staje się niezbędne w konkretnych przypadkach. Obowiązek ten dotyczy przede wszystkim konstrukcji o dużej rozpiętości stropów oraz obiektów narażonych na silne parcie wiatru. Ponadto obecność więźby dachowej, generującej punktowe i liniowe obciążenia, wymusza dodatkowe wzmocnienia.
W przypadku stropów prefabrykowanych, solidna opaska jest wręcz konieczna, aby zneutralizować ryzyko powstawania pęknięć na warstwach wykończeniowych, wywołanych różnicami w odkształceniach użytych materiałów. Prawidłowo zwymiarowany wieniec jest w stanie przejąć siły rozciągające rzędu 10–20 kN/m. Przy projektowaniu zbrojenia inżynier musi jednak uwzględnić także lokalne oddziaływania skupione. Dzięki takiemu usztywnieniu tarczy budynku skutecznie zabezpieczamy ściany przed zarysowaniem, zapewniając domownikom trwałość i bezpieczeństwo na lata.
Jak zaprojektować wieniec żelbetowy: zbrojenie i obliczenia?
Projektowanie wieńca żelbetowego to proces wymagający precyzji, zwłaszcza w kontekście doboru przekroju, który musi idealnie licować się z szerokością ściany nośnej oraz wysokością stropu. Inżynierowie ustalają obciążenia, od q1 do q4, analizując zarówno ciężar własny konstrukcji, jak i przewidywane obciążenia użytkowe. Zgodnie z wytycznymi norm PN-EN 1996-1-1 oraz PN-B-03002, zbrojenie podłużne ma za zadanie przejąć obliczeniową siłę Fi, co gwarantuje pełną stabilność układu.
W praktyce najczęściej stosuje się pręty żebrowane w klasach stali od A-I do A-III. Standardem jest układ czterech prętów – dwóch górnych i dwóch dolnych – których przekrój dobiera się tak, aby granica plastyczności materiału pozwalała na efektywne przenoszenie sił rozciągających. Z kolei strzemiona rozmieszczone w ściśle określonych odstępach stanowią zbrojenie poprzeczne; ich obecność zapobiega zarysowaniom betonu i dba o prawidłową współpracę wszystkich komponentów konstrukcyjnych.
Niezwykle ważne jest również solidne kotwienie prętów w narożach oraz miejscach łączenia ścian. Wymaga to ich odpowiedniego wygięcia pod kątem prostym i osadzenia w betonie na właściwą długość, co zapewnia ciągłość nośności połączeń. Całość wieńczy dbałość o odpowiednią otulinę betonową, która zabezpiecza stal przed szkodliwym wpływem korozji. W efekcie powstaje spójna, ciągła struktura, zaprojektowana tak, by bez zarzutu przenosić naprężenia niezależnie od panujących warunków atmosferycznych.
Jak betonować i zakotwić wieniec żelbetowy?
Budowę wieńca rozpoczynamy od przygotowania zbrojenia w oparciu o projekt techniczny. Najistotniejszym etapem jest tu staranne zakotwienie prętów w narożach oraz wszystkich newralgicznych punktach konstrukcyjnych. Wykorzystanie w tych miejscach specjalnych haków lub odpowiednich długości zakładów zapewnia ciągłość przenoszenia obciążeń, co jest fundamentem stabilności budynku.
Podczas układania prętów w szalunku musimy również pamiętać o zachowaniu właściwej otuliny betonowej, która stanowi najskuteczniejszą barierę przed korozją. Sam proces betonowania wymaga precyzji, zwłaszcza w trakcie wypełniania przestrzeni między strzemionami, gdzie każda wolna luka może osłabić konstrukcję. Aby mieszanka była odpowiednio zagęszczona, konieczne jest użycie wibratora pogrążalnego, co w bezpośredni sposób przekłada się na późniejszą trwałość całego obiektu.
Nie zapominajmy o warunkach atmosferycznych – kontrola temperatury i wilgotności podczas wylewania betonu pozwala uniknąć pęknięć. Po zakończeniu prac kluczowa staje się pielęgnacja betonu; utrzymywanie stałej wilgotności przez pierwsze dni po zalaniu to gwarancja, że materiał zyska projektową wytrzymałość.
Stosując elementy prefabrykowane, zwróćmy szczególną uwagę na miejsca styku z częścią monolityczną, dbając o ich czystość i solidne zespolenie. Prowadzenie prac zgodnie z aktualnymi normami to nie tylko kwestia formalna, ale przede wszystkim sposób na zapewnienie, że wieniec skutecznie usztywni budynek na długie lata.

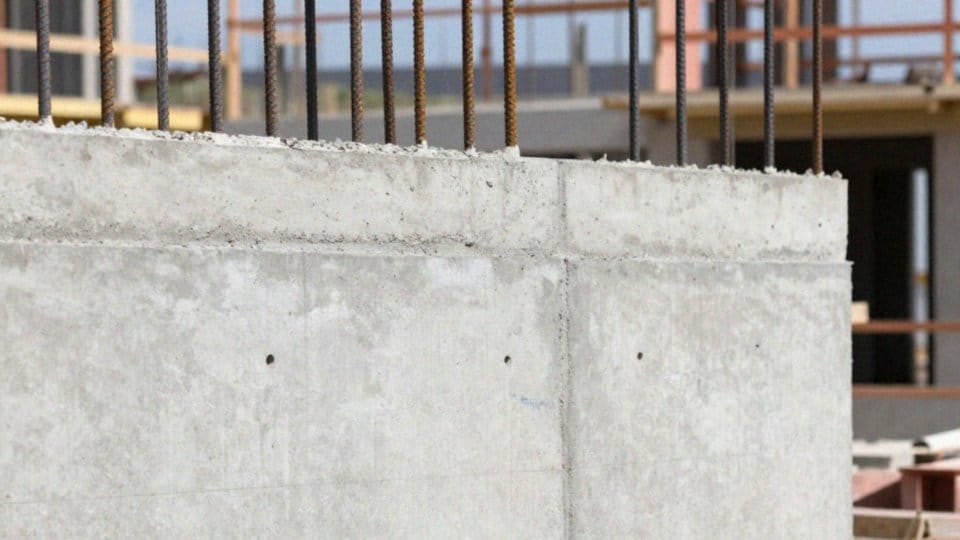

Jak wieńce żelbetowe zapobiegają pękaniu ścian?
Wieniec funkcjonuje jak solidna obręcz, która spina kluczowe elementy konstrukcyjne budynku. Tworząc poziome usztywnienie, pozwala skutecznie równoważyć naprężenia w murach, wywołane osiadaniem fundamentów bądź naturalną pracą materiałów pod wpływem zmian temperatury. Dzięki zachowaniu ciągłości zbrojenia podłużnego, element ten przejmuje siły rozciągające, które w przeciwnym razie mogłyby doprowadzić do powstawania pęknięć w strukturze ścian nośnych.
Odpowiedni rozkład obciążeń, zarówno pionowych, jak i poziomych, zapobiega niebezpiecznemu spiętrzeniu sił w newralgicznych punktach, zwłaszcza w narożach czy bezpośrednim sąsiedztwie nadproży. Taki zabieg wydatnie podnosi trwałość obiektu. Konstrukcja ta stanowi również skuteczną barierę przed rozsuwaniem się murów pod naporem:
- ciężkiej więźby dachowej,
- podmuchów wiatru,
- zalegającego śniegu.
Dobór właściwego zbrojenia minimalizuje zjawisko powstawania rys skurczowych i temperaturowych, będących plagą budynków pozbawionych prawidłowego wieńcowania. Co więcej, systemowe połączenie ścian nośnych zwiększa stabilność całego układu, co okazuje się nieocenione w sytuacjach awaryjnych lub podczas obciążeń dynamicznych, takich jak wstrząsy, dbając o integralność murów przez wiele długich lat.
Jakie normy regulują wieńce żelbetowe?
Solidny wieniec żelbetowy to fundament bezpieczeństwa każdego budynku, dlatego proces jego projektowania i wykonania musi być zgodny z obowiązującymi standardami. Podstawową wytyczną w tym zakresie jest Eurokod 6, czyli norma PN-EN 1996-1-1, regulująca zasady tworzenia konstrukcji murowych, wspierana krajowymi rozwiązaniami ujętymi w normie PN-B-03002. Przepisy te narzucają rygorystyczne wymogi techniczne, których spełnienie gwarantuje odpowiednią sztywność i stabilność bryły obiektu.
Podczas projektowania priorytetem jest:
- dostosowanie przekrojów poprzecznych wieńca do grubości ścian,
- dobór odpowiedniego zbrojenia – stal klas od A-I do A-III,
- ściśle przestrzeganie zasad prawidłowego zakotwienia prętów.
Wartości nośności nie mogą być dziełem przypadku; dla wieńców obwodowych ustalono minimum 10 kN/m, natomiast w wymagających konstrukcjach wewnętrznych wartość ta rośnie do 20 kN/m. Projektant ma za zadanie uwzględnić również załączniki krajowe, które precyzują współczynniki bezpieczeństwa dopasowane do lokalnego klimatu oraz specyfiki gruntu. Takie podejście jest najlepszą metodą, by uniknąć problemów z nierównomiernym osiadaniem, zapobiec przedwczesnym zarysowaniom ścian i cieszyć się trwałością budynku przez założony okres użytkowania.
