Sterownik TECH: co to jest i do czego służy?
Sterownik TECH to intuicyjny regulator temperatury, który w inteligentny sposób zarządza pracą systemów grzewczych i chłodzących. Urządzenie sprawnie koordynuje wiele źródeł ciepła, w tym:
- pompy ciepła,
- piece,
- kominki z płaszczem wodnym,
- pompami,
- siłownikami,
- elektrozaworami.
Dzięki precyzyjnym czujnikom, termostat bez trudu utrzymuje w Twoim domu idealny klimat. Zastosowanie sterowania strefowego daje domownikom pełną swobodę w zarządzaniu ogrzewaniem podłogowym i grzejnikowym. Niezależnie od tego, czy wolisz:
- harmonogram tygodniowy,
- tryb nocny,
- ręczną korektę temperatury,
system błyskawicznie dostosuje się do Twoich potrzeb. Zaawansowane funkcje, takie jak optymalizacja startu czy dostosowywanie histerezy, pozwalają osiągnąć najwyższą efektywność energetyczną. Współczesne wersje sterownika płynnie integrują się z instalacjami typu smart home, oferując łączność przez:
- Wi-Fi,
- protokoły RS,
- Modbus,
- sygnał radiowy.
Oprócz regulacji temperatury, sprzęt ten dba także o wydajność wentylatorów oraz zarządzanie pompami CWU. Pamiętaj jednak, że ze względu na kwestie techniczne oraz bezpieczeństwo instalacji, montaż urządzenia i zaawansowaną konfigurację warto powierzyć doświadczonemu fachowcowi.
Jak podłączyć sterownik TECH krok po kroku?
Zanim przejdziesz do montażu, koniecznie odetnij dopływ prądu. Pierwszym krokiem powinno być zweryfikowanie napięcia zasilania sterownika oraz pozostałych komponentów, w tym kotła czy pompy, co pozwoli wyeliminować ryzyko przypadkowych uszkodzeń.
Panel montujemy bezpośrednio na ścianie lub w szafce rozdzielacza, ściśle stosując się do wytycznych producenta. Pamiętaj, aby:
- czujnik podłogowy umieścić w peszlu zatopionym w posadzce,
- czujnik zewnętrzny wyeksponować w miejscu nienarażonym na bezpośrednie nasłonecznienie.
Dobór właściwego okablowania jest kluczowy dla sprawnego działania systemu. Standardowo do regulatorów pokojowych wystarcza kabel dwużyłowy, podczas gdy sygnały sterujące kotłem lub siłownikami wymagają przewodu trzyżyłowego. Wszystkie połączenia elektryczne należy przeprowadzić zgodnie ze schematem dołączonym do danego modelu, dbając o precyzyjne wpięcie styków bezpotencjałowych NO/COM/NC do wejść urządzenia grzewczego.
Jeśli planujesz rozbudowany system z wieloma siłownikami, zachowaj szczególną uwagę przy topologii magistrali i wykonaniu rozgałęzień. Gdy wszystko jest już na swoim miejscu, włącz zasilanie i przejdź do weryfikacji układu. Przede wszystkim skontroluj obciążenie styków – jeżeli przekracza ono dopuszczalne wartości dla sterownika, niezbędne będzie wpięcie zewnętrznego przekaźnika.
Końcowy etap to kalibracja, czyli sprawdzenie, czy urządzenia właściwie reagują na zmiany temperatury zadanej, oraz konfiguracja oprogramowania, podczas której ustawisz odpowiednią histerezę i tryby pracy. W razie jakichkolwiek problemów technicznych, najlepiej skontaktować się z wykwalifikowanym instalatorem.
Jaki kabel wybrać i jak sprawdzić przewody?
Dobór odpowiedniego przewodu to kluczowa decyzja, ściśle powiązana z rolą, jaką dany element ma pełnić w systemie. W standardowych układach, gdzie regulator jedynie przesyła sygnał włącz/wyłącz, z powodzeniem wystarczy kabel dwużyłowy. Jeśli jednak planujesz podłączyć siłowniki lub bardziej złożone sterowniki, niezbędne staną się przewody posiadające trzy lub cztery żyły, które jednocześnie dostarczą zasilanie.
Przy planowaniu rozbudowanych instalacji z wieloma rozdzielaczami, musisz wziąć pod uwagę długość tras. Zbyt długie kable o małym przekroju to prosta droga do spadków napięcia, które mogą negatywnie wpłynąć na pracę urządzenia. Dla stabilnej komunikacji w standardzie RS lub Modbus, najlepszym rozwiązaniem będą ekranowane skrętki dwużyłowe – skutecznie eliminują one zakłócenia elektromagnetyczne.
Choć systemy działające w oparciu o Wi-Fi lub fale radiowe eliminują konieczność fizycznego okablowania, wymagają one szczególnej uwagi w kwestii jakości sygnału i doboru odpowiednich kanałów transmisji. Pamiętaj też, by podczas montażu oddzielać przewody prądowe od sygnałowych. Taki zabieg nie tylko poprawia kulturę pracy układu, ale przede wszystkim znacząco ułatwia przyszłe prace serwisowe.
Zawsze wykonuj prace pomiarowe przy wyłączonym zasilaniu. Podstawowy przegląd powinien obejmować:
- kontrolę ciągłości żył za pomocą miernika,
- sprawdzenie, czy izolacja nie jest uszkodzona,
- upewnienie się, że styki NO i COM są prawidłowo połączone, co gwarantuje poprawne przełączanie obwodu.
Gdy mimo wysyłanego sygnału pompa lub siłownik pozostają nieruchome, sprawdź obciążenie styków; przy większych odbiornikach niezastąpiony może okazać się zewnętrzny przekaźnik. Regularne przeglądy zacisków przed rozpoczęciem sezonu grzewczego to najlepsza polisa przeciwko awariom w czasie, gdy ciepło jest najbardziej potrzebne. Na koniec, każdy fachowiec doceni Twoją dbałość o czytelne oznaczenie przewodów – to drobny detal, który w sytuacji kryzysowej pozwala serwisantowi zaoszczędzić mnóstwo cennego czasu.
Jak podłączyć styki NO i COM w sterowniku TECH?
Styki NO (normalnie otwarty) oraz COM (wspólny) to kluczowe elementy pozwalające na sterowanie odbiornikami poprzez zamykanie i przerywanie obwodu. W typowych instalacjach grzewczych, gdy pojawia się zapotrzebowanie na ciepło, regulator po prostu mostkuje te dwa zaciski. Zanim jednak chwycisz za narzędzia, koniecznie odłącz zasilanie.
Przed podłączeniem sprawdź w dokumentacji sterownika, czy wyjście jest typu beznapięciowego, nazywanego często „suchym stykiem”, czy może podaje ono napięcie. Pominięcie tego kroku grozi trwałym uszkodzeniem delikatnej elektroniki urządzenia.
Sam montaż jest prosty:
- jeden przewód od kotła wpinasz do gniazda COM,
- sterującą żyłę do portu NO.
Jeśli jednak planujesz podpiąć odbiornik o dużym poborze prądu, przekraczającym wytrzymałość styków, zastosuj dodatkowy przekaźnik lub dedykowaną listwę sterującą, taką jak L-12. Takie rozwiązanie gwarantuje bezpieczną pracę pomp i siłowników, szczególnie w rozbudowanych układach strefowych, gdzie sterownik wysyła komendy bezpośrednio do rozdzielaczy.
Po zakończeniu prac przywróć zasilanie i przetestuj układ. Wystarczy, że zmienisz temperaturę zadaną, aby sprawdzić reakcję kotła. Gdy urządzenie nie wykazuje aktywności, warto użyć multimetru – przy włączonym trybie grzania miernik powinien wykazać ciągłość obwodu między NO a COM. Upewnij się również, że przewody trzymają się pewnie w złączach, a w ustawieniach sterownika nie jest wymagane aktywowanie specjalnego trybu serwisowego.
W razie jakichkolwiek wątpliwości zawsze bezpieczniej jest skonsultować schemat z fachowcem, co pozwoli uniknąć błędów i zapewni długoletnią, bezawaryjną pracę systemu.
Jak zaprogramować tryb dzień/noc w sterowniku TECH?
Konfiguracja trybu dzień i noc zaczyna się od wejścia w menu główne regulatora pokojowego. Jeśli Twoje urządzenie zawiera ukryte moduły, odblokujesz je za pomocą specjalnego kodu serwisowego. W zakładce trybów pracy wskaż harmonogram tygodniowy, co pozwoli Ci przypisać osobne temperatury dla komfortu w dzień oraz oszczędności w nocy. Pamiętaj o odpowiednim dopasowaniu zakresu temperatur. Warto tu zadbać o histerezę, która skutecznie eliminuje problem zbyt częstego załączania się ogrzewania, a także zdefiniować bezpieczne granice dla temperatury podłogi.
Podczas ustawiania kalendarza wykorzystaj funkcję kopiowania, która znacznie przyspieszy przenoszenie tych samych parametrów na kolejne dni. Jeśli posiadasz system sterowania strefowego, przydziel odpowiednie tryby konkretnym pętlom grzewczym. Warto również rozważyć włączenie optymalizacji startu. Ten inteligentny algorytm bierze pod uwagę bezwładność cieplną budynku i samoczynnie uruchamia kocioł lub pompę ciepła z odpowiednim wyprzedzeniem, aby wewnątrz panowała idealna temperatura dokładnie wtedy, gdy tego potrzebujesz.
Po zakończeniu ustawień koniecznie sprawdź, czy całość działa poprawnie. Przetestuj reakcje siłowników na poszczególnych pętlach i upewnij się, że blokada przycisków funkcjonuje bez zarzutu. W przypadku problemów z konfiguracją najlepszym rozwiązaniem będzie sprawdzenie materiałów wideo od producenta lub kontakt z fachowcem, który szybko zweryfikuje poprawność pracy całego systemu.

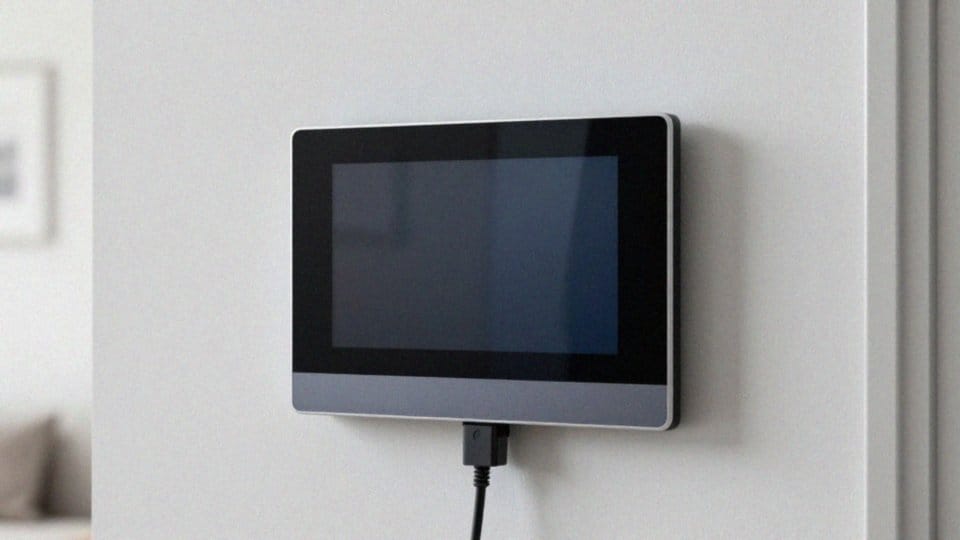

Co zrobić, gdy sterownik TECH nie działa?
Diagnostykę warto zacząć od podstaw, czyli weryfikacji zasilania. Upewnij się, że bezpieczniki są w porządku, a napięcie w sieci utrzymuje się na właściwym poziomie. Brak reakcji sterownika często wynika z:
- uszkodzeń mechanicznych przewodów,
- błędnego wpięcia styków NO i COM.
Warto przejrzeć połączenia. W sytuacji, gdy pompa kotłowa albo mieszacz odmawiają posłuszeństwa, przydatny będzie test przekaźników dostępny z poziomu menu serwisowego. Często źródło problemu leży w ustawieniach programowych. Sprawdź, czy:
- zadań temperatura jest wyższa od aktualnej,
- zbyt duża histereza nie blokuje startu urządzenia.
Jeśli korzystasz z komunikacji RS, Modbus lub Wi-Fi, kluczowa jest stabilność połączenia – w razie zakłóceń warto zmienić kanał transmisji radiowej. Problemy z czujnikami, zwłaszcza pokojowymi czy podłogowymi, wymagają z kolei sprawdzenia ciągłości obwodu, gdyż błędne odczyty mogą skutecznie paraliżować pracę instalacji grzewczej. Gdy mimo poprawnych połączeń urządzenie nadal szwankuje, pomocna bywa aktualizacja oprogramowania układowego, szczególnie w modelach z modułem Wi-Fi. Możesz też przywrócić ustawienia fabryczne, pamiętając jednak o wcześniejszym zapisaniu swojej konfiguracji. Jeśli mimo tych kroków usterka nadal występuje, skontaktuj się z autoryzowanym instalatorem. Fachowiec wykona niezbędne pomiary elektroniki i przekaźników, a przy bardziej nietypowych wyzwaniach warto wesprzeć się filmami instruktażowymi producenta. Pamiętaj jednak, by nie podejmować się samodzielnych napraw elektroniki bez posiadania odpowiednich kwalifikacji.
